大连富士变频器维修

发布者: 发布时间:1147

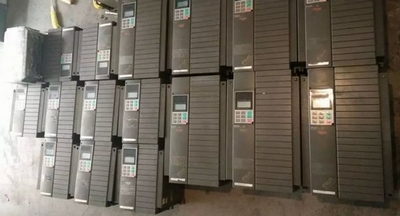

大连富士变频器维修一批待交付收验中!

常见富士变频器维修故障及策略

1. 0C1, 0C2, 0C3
故障显示0C1,0C2,0C3,这是富士变频器常见的故障之一了,它包括了变频器加速中过电流,减速中过电流,和恒速中过电流,此故障产生的原因主要有以下几种
(1)加速时间过短,这是我们过电流现象中常见的。依据不同的负戟情况我们相应地调整加减速时间,就能****此故障。
(2)大功率晶体管的损坏也可能引起OC报警,从早期的GTR模块到IGBT模块,直到现在使用的IPM模块,无论从封装技术还是保护性能,都有了很大的提高,高耐压、大电流、高频、低耗、静音、多保护功能已成为大功率晶体管模块的发展趋势。
大功率晶体管模块的损坏主要可能有以下几种原因造成
a)输出负载发生短路
b)负载过大,大电流持续出现
c)负载波动很大,导致浪涌电流过大,都可能引起OC报警,损坏功率模块。
(3)驱动大功率晶体管工作的驱动电路的损坏也是导致过流报警的一个原因。富士G7S、G9S分别使用了PC922,PC923两种光耦作为驱动电路的核心部分,由于内置放大电路,线路设计简单,被包括富士变频器在内的多家变频器厂家广泛使用。驱动电路损坏表现出来**常见的现象就是缺相,或三相输出电压不平衡。
(4)检测电路的损坏也会导致变频器显示OC报警,检测电流的霍尔传感器由于受温度,湿度等环境因数的影响,工作点很容易发生飘移,导致OC报警。
‌2、开关电源损坏
开关电源损坏一个比较明显的特征就是变频器上电无显示,富士G5S采用了两级开关电源,它先把中间直流回路的直流电压由500多V转变成300多V,然后再通过一级开关电源输出5V,24V等多路电源,开关电源的损坏常见的有开关管击穿,脉冲变压器烧坏,以及次级输出整流两极管损坏,滤波电容使用时间过长,导致电容特性变化,带戟能カ下降,也很容易引起开关电源的损坏。富士G9S则使用了一片开关电源专用的波形发生芯片,由于受到主回路高电压的窜入,经常会导致此芯片的损坏,由于此芯片市场很少能买到,引起的损坏较难修复。
3、整流桥损坏
整流桥的损坏也是富士变频器常见的故障,富士G7S使用了一块带有可控硅的整流模块,它与普通整流桥的区别就在于它用可控硅習代了主回路接触器,提高了机器的可靠性。G9S小功率机器整流桥则是集成可控硅与开关管于一体。整流桥的损坏常与机器外部电源有密切联系,当整流桥发生故障后,我们不能両盲目上电源,应先检查外围设备。
4. LV, OV
欠压和过压也是富士变频器维修的常见故障,这有主电源因素而引起的故障报警,也有机器检测电路损坏而引起报警的可能性,富士G5S使用了一片定做的电压检测厚膜电话来检测主回路直流电压的高低,G7S,G9S则是直接从直流主回路采样检测,其检测效果是一样的。
此外富士变频器也会经常出现一些与主板育密切联系的报警,包括(Err,Er1,Er7,Er3)等等。
